Calibradores de cuerda

Thread gage

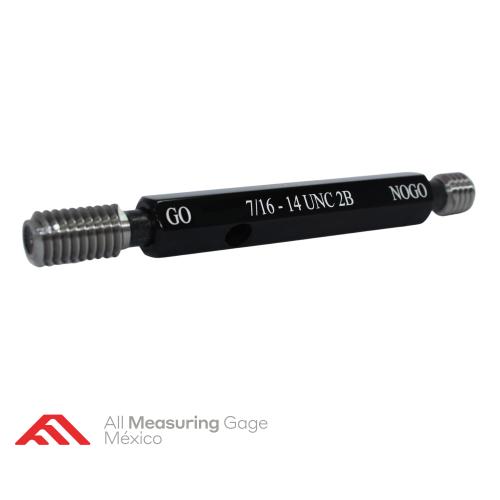

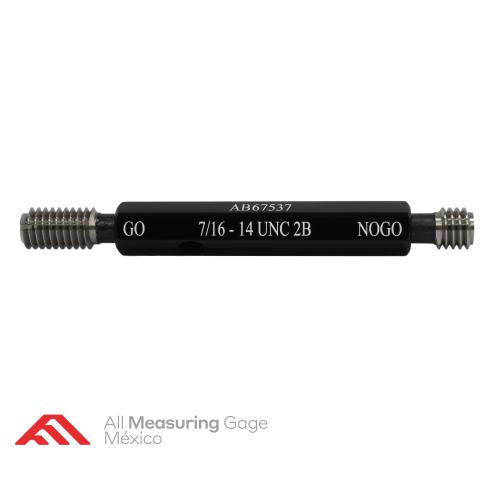

Calibradores de perno verificadores de rosca tipo "Taperlock" Go / NoGo

Modelo METRIC

Descripción

All Measuring Gage Mexico ofrece una línea completa de calibradores de tapón de rosca de trabajo de serie métrica y en pulgadas tipo Taperlock. Estos calibradores en su mayoría son fabricados bajo los estándares AGD (American Gage Design).



Los calibradores de cuerda tipo Taperlock permite un reemplazo rápido y conveniente del miembro del calibrador en un mango existente ya que su sujeción y cuerpo es cónica. Un miembro desgastado se puede quitar simplemente e insertar un nuevo reemplazo en el mango existente. Los medidores de tapones de rosca Taperlock se fabrican según ANSI / ASME B1.16M y ASME / ANSI B1. 2 .



Los calibradores de tapones de rosca Taperlock se fabrican con una tolerancia X en la clase 6H.  Todos los calibradores se fabrican en el extremo superior de la tolerancia para garantizar una mayor vida útil del medidor. All Measuring Gage Mexico pone a su disposición además, el abastecimiento de estos calibradores roscados en material de Cromo, Carburo y en algún material o recubrimiento especial. Todos los calibradores de rosca se pueden rastrear hasta N.I.S.T.



       Los calibradores de cuerda tipo Taperlock verifican el tamaño de las roscas internas para asegurarse de que las roscas estén dentro de los límites de tolerancia diseñados.

       Se puede abastecer dobles con miembros en su determinacion GO (PASA) y NOGO (NO PASA) incluidos en un solo ensamble, denominados “Double End” (D.E.) o bien calibres con un solo miembro ya sea Go o NoGo incluido en un mango y que se denomina “Single End” (S.E.).

       Pueden abastecerse calibres especiales progresivos en donde en un solo miembro se incluye el Go y NoGo para verificación en un solo paso ambas condiciones.

        Tolerancia Clase X

       Clase 2B o 3B para pulgadas

       Clase 6H de ajuste para tapón de rosca métrica.

       Fabricados en cumplimiento a normas ASME / ANSI B1. 2 y ANSI / ASME B1.16M.

       Lapeado a mano para proporcionar una mayor precisión y una máxima durabilidad.

       La inspección final de los medidores se completa en un laboratorio acreditado ISO 17025 controlado ambientalmente.

       Disponible en acero y cromo. Se debe seleccionar al momento de solicitar cotización.



Opcional el abastecimiento de certificado “Long Form” con costo extra o certificado nacional acreditado ante EMA (Certificacion del Pitch Diameter)

SKUDescripciónmedidaPitch diameter STOCK CNT
AM-TG-TAPERL-M1.6X.35-6H

Calibrador taperlock para verificar cuerdas M1.6 X .35-6H

M1.6 X .35-6H1.373mm1.458mm0
AM-TG-TAPERL-M1.8X.35-6H

Calibrador taperlock para verificar cuerdas M1.8 X .35-6H

M1.8 X .35-6H1.573mm1.658mm0
AM-TG-TAPERL-M2.0X.40-6H

Calibrador taperlock para verificar cuerdas M2.0 X .40-6H

M2.0 X .40-6H1.740mm1.830mm0
AM-TG-TAPERL-M2.2X.45-6H

Calibrador taperlock para verificar cuerdas M2.2 X .45-6H

M2.2 X .45-6H1.908mm2.003mm0
AM-TG-TAPERL-M2.50X.35-6H

Calibrador taperlock para verificar cuerdas M2.50 X .35-6H

M2.50 X .35-6H2.273mm2.358mm0
AM-TG-TAPERL-M2.5X.45-6H

Calibrador taperlock para verificar cuerdas M2.5 X .45-6H

M2.5 X .45-6H2.208mm2.303mm0
AM-TG-TAPERL-M3.0X.35-6H

Calibrador taperlock para verificar cuerdas M3.0 X .35-6H

M3.0 X .35-6H2.773mm2.863mm0
AM-TG-TAPERL-M3.0X.50-6H

Calibrador taperlock para verificar cuerdas M3.0 X .50-6H

M3.0 X .50-6H2.675mm2.775mm2
AM-TG-TAPERL-M3.5X.35-6H

Calibrador taperlock para verificar cuerdas M3.5 x .35-6H

M3.5 x .35-6H3.273mm3.363mm0
AM-TG-TAPERL-M3.5X.60-6H

Calibrador taperlock para verificar cuerdas M3.5 X .60-6H

M3.5 X .60-6H3.110mm3.222mm0
AM-TG-TAPERL-M4.0X.50-6H

Calibrador taperlock para verificar cuerdas M4.0 X .50-6H

M4.0 X .50-6H3.675mm3.775mm0
AM-TG-TAPERL-M4.0X.70-6H

Calibrador taperlock para verificar cuerdas M4.0 X .70-6H

M4.0 X .70-6H3.545mm3.663mm0
AM-TG-TAPERL-M4.5X.50-6H

Calibrador taperlock para verificar cuerdas M4.5 X .50-6H

M4.5 X .50-6H4.175mm4.275mm0
AM-TG-TAPERL-M4.5X.75-6H

Calibrador taperlock para verificar cuerdas M4.5 X .75-6H

M4.5 X .75-6H4.013mm4.131mm0
AM-TG-TAPERL-M5.0X.50-6H

Calibrador taperlock para verificar cuerdas M5.0 X .50-6H

M5.0 X .50-6H4.675mm4.775mm0
AM-TG-TAPERL-M5.0X.80-6H

Calibrador taperlock para verificar cuerdas M5.0 X .80-6H

M5.0 X .80-6H4.480mm4.605mm0
AM-TG-TAPERL-M5.5X.50-6H

Calibrador taperlock para verificar cuerdas M5.5 X .50-6H

M5.5 X .50-6H5.175mm5.275mm0
AM-TG-TAPERL-M5.5X.75-6H

Calibrador taperlock para verificar cuerdas M5.5 X .75-6H

M5.5 X .75-6H5.013mm5.131mm0
AM-TG-TAPERL-M6.0X.75-6H

Calibrador taperlock para verificar cuerdas M6.0 X .75-6H

M6.0 X .75-6H5.513mm5.645mm0
AM-TG-TAPERL-M6.0X1.00-6H

Calibrador taperlock para verificar cuerdas M6.0 X 1.00-6H

M6.0 X 1.00-6H5.350mm5.500mm8
AM-TG-TAPERL-M7.0X.75-6H

Calibrador taperlock para verificar cuerdas M7.0 X .75-6H

M7.0 X .75-6H6.513mm6.645mm0
AM-TG-TAPERL-M7.0X1.00-6H

Calibrador taperlock para verificar cuerdas M7.0 X 1.00-6H

M7.0 X 1.00-6H6.350mm6.500mm0
AM-TG-TAPERL-M8.0X.75-6H

Calibrador taperlock para verificar cuerdas M8.0 X .75-6H

M8.0 X .75-6H7.513mm7.645mm0
AM-TG-TAPERL-M8.0X1.00-6H

Calibrador taperlock para verificar cuerdas M8.0 X 1.00-6H

M8.0 X 1.00-6H7.350mm7.500mm0
AM-TG-TAPERL-M8.0X1.25-6H

Calibrador taperlock para verificar cuerdas M8.0 x 1.25-6H

M8.0 x 1.25-6H7.188mm7.348mm17
AM-TG-TAPERL-M9.0X.75-6H

Calibrador taperlock para verificar cuerdas M9.0 X .75-6H

M9.0 X .75-6H8.513mm8.645mm0
AM-TG-TAPERL-M9.0X1.00-6H

Calibrador taperlock para verificar cuerdas M9.0 X 1.00-6H

M9.0 X 1.00-6H8.350mm8.500mm0
AM-TG-TAPERL-M9.0X1.25-6H

Calibrador taperlock para verificar cuerdas M9.0 X 1.25-6H

M9.0 X 1.25-6H8.188mm8.348mm0
AM-TG-TAPERL-M10.0X.75-6H

Calibrador taperlock para verificar cuerdas M10.0 X .75-6H

M10.0 X .75-6H9.513mm9.645mm0
AM-TG-TAPERL-M10.0X1.00-6H

Calibrador taperlock para verificar cuerdas M10.0 X 1.00-6H

M10.0 X 1.00-6H9.350mm9.500mm0
AM-TG-TAPERL-M10.0X1.25-6H

Calibrador taperlock para verificar cuerdas M10.0 X 1.25-6H

M10.0 X 1.25-6H9.188mm9.348mm9
AM-TG-TAPERL-M10.0X1.50-6H

Calibrador taperlock para verificar cuerdas M10.0 X 1.50-6H

M10.0 X 1.50-6H9.026mm9.206mm11
AM-TG-TAPERL-M11.0X.75-6H

Calibrador taperlock para verificar cuerdas M11.0 X .75-6H

M11.0 X .75-6H10.513mm10.645mm0
AM-TG-TAPERL-M11.0X1.00-6H

Calibrador taperlock para verificar cuerdas M11.0 X 1.00-6H

M11.0 X 1.00-6H10.350mm10.500mm0
AM-TG-TAPERL-M11.0X1.50-6H

Calibrador taperlock para verificar cuerdas M11.0 x 1.50-6H

M11.0 x 1.50-6H10.026mm10.206mm0
AM-TG-TAPERL-M12.0X1.00-6H

Calibrador taperlock para verificar cuerdas M12.0 X 1.00-6H

M12.0 X 1.00-6H11.350mm11.510mm0
AM-TG-TAPERL-M12.0X1.25-6H

Calibrador taperlock para verificar cuerdas M12.0 x 1.25-6H

M12.0 x 1.25-6H11.188mm11.368mm9
AM-TG-TAPERL-M12.0X1.50-6H

Calibrador taperlock para verificar cuerdas M12.0 X 1.50-6H

M12.0 X 1.50-6H11.026mm11.216mm11
AM-TG-TAPERL-M12.0X1.75-6H

Calibrador taperlock para verificar cuerdas M12.0 X 1.75-6H

M12.0 X 1.75-6H10.863mm11.063mm11
AM-TG-TAPERL-M14.0X1.00-6H

Calibrador taperlock para verificar cuerdas M14.0 X 1.00-6H

M14.0 X 1.00-6H13.350mm13.510mm0
AM-TG-TAPERL-M14.0X1.25-6H

Calibrador taperlock para verificar cuerdas M14.0 X 1.25-6H

M14.0 X 1.25-6H13.188mm13.368mm5
AM-TG-TAPERL-M14.0X1.50-6H

Calibrador taperlock para verificar cuerdas M14.0 X 1.50-6H

M14.0 X 1.50-6H13.026mm13.216mm0
AM-TG-TAPERL-M14.0X2.00-6H

Calibrador taperlock para verificar cuerdas M14.0 X 2 -6H

M14.0 X 2.00-6H12.701mm12.913mm0
AM-TG-TAPERL-M15.0X1.00-6H

Calibrador taperlock para verificar cuerdas M15.0 X 1.00-6H

M15.0 X 1.00-6H14.350mm14.510mm0
AM-TG-TAPERL-M15.0X1.50-6H

Calibrador taperlock para verificar cuerdas M15.0 X 1.50-6H

M15.0 X 1.50-6H14.026mm14.216mm0
AM-TG-TAPERL-M16.0X1.00-6H

Calibrador taperlock para verificar cuerdas M16.0 X 1.00-6H

M16.0 X 1.00-6H15.350mm15.510mm0
AM-TG-TAPERL-M16.0X1.50-6H

Calibrador taperlock para verificar cuerdas M16.0 X 1.50-6H

M16.0 X 1.50-6H15.026mm15.216mm5
AM-TG-TAPERL-M16.0X2.00-6H

Calibrador taperlock para verificar cuerdas M16.0 X 2.00-6H

M16.0 X 2.00-6H14.701mm14.913mm0
AM-TG-TAPERL-M17.0X1.00-6H

Calibrador taperlock para verificar cuerdas M17.0 X 1.00-6H

M17.0 X 1.00-6H16.350mm16.510mm0
AM-TG-TAPERL-M17.0X1.50-6H

Calibrador taperlock para verificar cuerdas M17.0 X 1.50-6H

M17.0 X 1.50-6H16.026mm16.216mm0
AM-TG-TAPERL-M18.0X1.00-6H

Calibrador taperlock para verificar cuerdas M18.0 X 1.00-6H

M18.0 X 1.00-6H17.350mm17.510mm0
AM-TG-TAPERL-M18.0X1.50-6H

Calibrador taperlock para verificar cuerdas M18.0 X 1.50-6H

M18.0 X 1.50-6H17.026mm17.216mm0
AM-TG-TAPERL-M18.0X2.00-6H

Calibrador taperlock para verificar cuerdas M18.0 X 2.00-6H

M18.0 X 2.00-6H16.701mm16.913mm0
AM-TG-TAPERL-M18.0X2.50-6H

Calibrador taperlock para verificar cuerdas M18.0 X 2.50-6H

M18.0 X 2.50-6H16.376mm16.600mm0
AM-TG-TAPERL-M20.0X1.00-6H

Calibrador taperlock para verificar cuerdas M20.0 X 1.00-6H

M20.0 X 1.00-6H19.350mm19.510mm0
AM-TG-TAPERL-M20.0X1.50-6H

Calibrador taperlock para verificar cuerdas M20.0 X 1.50-6H

M20.0 X 1.50-6H19.026mm19.216mm0
AM-TG-TAPERL-M20.0X2-6H

Calibrador taperlock para verificar cuerdas M20 X 2-6H

M20.0 X 2.00-6H18.701mm18.913mm0
AM-TG-TAPERL-M20X2.5-6H

Calibrador taperlock para verificar cuerdas M20X2.50-6H

M20.0 X 2.50-6H18.376mm18.600mm0
AM-TG-TAPERL-M22X1-6H

Calibrador taperlock para verificar cuerdas M22.0 x 1.00-6H

M22.0 x 1.00-6H21.350mm21.510mm0
AM-TG-TAPERL-M22X1.5-6H

Calibrador taperlock para verificar cuerdas M22.0 x 1.50-6H

M22.0 x 1.50-6H21.026mm21.216mm0
AM-TG-TAPERL-M22X2-6H

Calibrador taperlock para verificar cuerdas M22.0 x 2 -6H

M22.0 x 2.00-6H20.701mm20.913mm0
AM-TG-TAPERL-M22X2.5-6H

Calibrador taperlock para verificar cuerdas M22 x 2.50-6H

M22.0 x 2.50-6H20.376mm20.600mm0
AM-TG-TAPERL-M24X1-6H

Calibrador taperlock para verificar cuerdas M24.0 X 1.00-6H

M24.0 X 1.00-6H23.350mm23.520mm0
AM-TG-TAPERL-M24X1.5-6H

Calibrador taperlock para verificar cuerdas M24.0 X 1.50-6H

M24.0 X 1.50-6H23.026mm23.226mm0
AM-TG-TAPERL-M24X2-6H

Calibrador taperlock para verificar cuerdas M24.0 X 2 -6H

M24.0 X 2.00-6H22.701mm22.925mm0
AM-TG-TAPERL-M24X3-6H

Calibrador taperlock para verificar cuerdas M24.0 X 3 -6H

M24.0 X 3.00-6H22.051mm22.316mm0
AM-TG-TAPERL-M25X1-6H

Calibrador taperlock para verificar cuerdas M25.0 X 1.00-6H

M25.0 X 1.00-6H24.350mm24.520mm0
AM-TG-TAPERL-M25X1.5-6H

Calibrador taperlock para verificar cuerdas M25.0 X 1.50-6H

M25.0 X 1.50-6H24.026mm24.226mm0
AM-TG-TAPERL-M25X2-6H

Calibrador taperlock para verificar cuerdas M25 X 2-6H

M25.0 X 2.00-6H23.701mm23.925mm0
AM-TG-TAPERL-M26X1-6H

Calibrador taperlock para verificar cuerdas M26.0 X 1.00-6H

M26.0 X 1.00-6H25.350mm25.520mm0
AM-TG-TAPERL-M26X1.5-6H

Calibrador taperlock para verificar cuerdas M26.0 X 1.50-6H

M26.0 X 1.50-6H25.026mm25.226mm0
AM-TG-TAPERL-M27X1-6H

Calibrador taperlock para verificar cuerdas M27.0 X 1.00-6H

M27.0 X 1.00-6H26.350mm26.520mm0
AM-TG-TAPERL-M27X1.5-6H

Calibrador taperlock para verificar cuerdas M27.0 X 1.50-6H

M27.0 X 1.50-6H26.026mm26.226mm0
AM-TG-TAPERL-M27X2-6H

Calibrador taperlock para verificar cuerdas M27.0 X 2 -6H

M27.0 X 2.00-6H25.701mm25.925mm0
AM-TG-TAPERL-M27X3-6H

Calibrador taperlock para verificar cuerdas M27.0 X 3 -6H

M27.0 X 3.00-6H25.051mm25.316mm0
AM-TG-TAPERL-M28X1-6H

Calibrador taperlock para verificar cuerdas M28.0 X 1.00-6H

M28.0 X 1.00-6H27.350mm27.520mm0
AM-TG-TAPERL-M28X1.5-6H

Calibrador taperlock para verificar cuerdas M28.0 X 1.50-6H

M28.0 X 1.50-6H27.026mm27.226mm0
AM-TG-TAPERL-M28X2-6H

Calibrador taperlock para verificar cuerdas M28X2-6H

M28.0 X 2.00-6H26.701mm26.925mm0
AM-TG-TAPERL-M30X1-6H

Calibrador taperlock para verificar cuerdas M30.0 X 1.00-6H

M30.0 X 1.00-6H29.350mm29.520mm0
AM-TG-TAPERL-M30X1.5-6H

Calibrador taperlock para verificar cuerdas M30.0 X 1.50-6H

M30.0 X 1.50-6H29.026mm29.226mm0
AM-TG-TAPERL-M30X2-6H

Calibrador taperlock para verificar cuerdas M30X2-6H

M30.0 X 2.00-6H28.701mm28.925mm0
AM-TG-TAPERL-M30X3.5-6H

Calibrador taperlock para verificar cuerdas M30X3.5-6H

M30.0 X 3.50-6H27.727mm28.007mm0
AM-TG-TAPERL-M32X1.5-6H

Calibrador taperlock para verificar cuerdas M32.0 X 1.50-6H

M32.0 X 1.50-6H31.026mm31.226mm0
AM-TG-TAPERL-M32X2-6H

Calibrador taperlock para verificar cuerdas M32X 2-6H

M32.0 X 2.00-6H30.701mm30.925mm0
AM-TG-TAPERL-M33X1.5-6H

Calibrador taperlock para verificar cuerdas M33.0 X 1.50-6H

M33.0 X 1.50-6H32.026mm32.226mm0
AM-TG-TAPERL-M33X2-6H

Calibrador taperlock para verificar cuerdas M33X2.00-6H

M33.0 X 2.00-6H31.701mm31.925mm0
AM-TG-TAPERL-M33X3.5-6H

Calibrador taperlock para verificar cuerdas M33 X 3.50-6H

M33.0 X 3.50-6H30.727mm31.007mm0
AM-TG-TAPERL-M35X1.5-6H

Calibrador taperlock para verificar cuerdas M35.0 X 1.50-6H

M35.0 X 1.50-6H34.026mm34.226mm0
AM-TG-TAPERL-M36X1.5-6H

Calibrador taperlock para verificar cuerdas M36.0 X 1.50-6H

M36.0 X 1.50-6H35.026mm35.226mm0
AM-TG-TAPERL-M36X2-6H

Calibrador taperlock para verificar cuerdas M36X2-6H

M36.0 X 2.00-6H34.701mm34.925mm0
AM-TG-TAPERL-M36X3-6H

Calibrador taperlock para verificar cuerdas M36.0 X 3-6H

M36.0 X 3.00-6H34.051mm34.316mm0
AM-TG-TAPERL-M36X4-6H

Calibrador taperlock para verificar cuerdas M36.0 X 4-6H

M36.0 X 4.00-6H33.402mm33.702mm0
AM-TG-TAPERL-M38X1.5-6H

Calibrador taperlock para verificar cuerdas M38.0 X 1.50-6H

M38.0 X 1.50-6H37.026mm37.226mm0
AM-TG-TAPERL-M39X1.5-6H

Calibrador taperlock para verificar cuerdas M39.0 X 1.50-6H

M39.0 X 1.50-6H38.026mm38.226mm0
AM-TG-TAPERL-M39X2-6H

Calibrador taperlock para verificar cuerdas M39 X 2 -6H

M39.0 X 2.00-6H37.701mm37.925mm0
AM-TG-TAPERL-M39X3-6H

Calibrador taperlock para verificar cuerdas M39 X 3.00-6H

M39.0 X 3.00-6H37.051mm37.316mm0
Productos relacionados
