Extensiones CMM

Modelo

Descripción

Las extensiones CMM son componentes de configuración metrológica de alta precisión desarrollados específicamente para aumentar el alcance efectivo de los sistemas de palpación en máquinas de medición por coordenadas (CMM), brazos de inspección articulados y palpadores tridimensionales. Estos accesorios mecánicos actúan como un eslabón rígido que prolonga la distancia entre el cabezal de medición y el estilete de contacto, permitiendo acceder a cavidades profundas, barrenos internos distantes, canales complejos o zonas confinadas de piezas mecanizadas de gran tamaño que están fuera del alcance de los palpadores de longitud estándar.

Su diseño geométrico y estructural está proyectado bajo los estándares más estrictos de la industria de la manufactura para asegurar una rigidez mecánica absoluta y una nula flexión durante las rutinas de palpado continuo o escaneo superficial. Al balancear de forma exacta la masa del componente y optimizar su diseño axial, estas extensiones minimizan la inercia dinámica y evitan la deflexión inducida por la gravedad, lo que resulta fundamental para salvaguardar la calibración del sistema y garantizar la repetibilidad de los resultados de medición en tolerancias críticas a nivel de micras.

Durante el proceso de preparación del ciclo de control de calidad, la extensión se ensambla de forma modular mediante su sistema de roscas concéntricas entre el módulo del cabezal y la punta de ruby o carburo. Su diseño aerodinámico y caras de asentamiento rectificadas garantizan una alineación axial perfecta con el eje de palpación, permitiendo obtener lecturas dimensionales altamente estables y confiables al evaluar herramentales complejos, fixtures de control y componentes de alta responsabilidad en el laboratorio o a pie de máquina.

En ALL MEASURING GAGE disponemos de una línea premium de extensiones CMM fabricadas con materiales avanzados de ingeniería para satisfacer las demandas operativas de corporativos globales. Contamos con opciones de extensión de acero inoxidable de alta estabilidad térmica y ligeras extensiones con eje de cerámica, material dieléctrico que ofrece una excelente rigidez y menor masa estructural. Nuestra gama incluye configuraciones con roscas macho y hembra estandarizadas en tamaños M2 y M3, disponibles en longitudes métricas nominales que van desde los 10.0 mm hasta los 100.0 mm de largo total.

Características

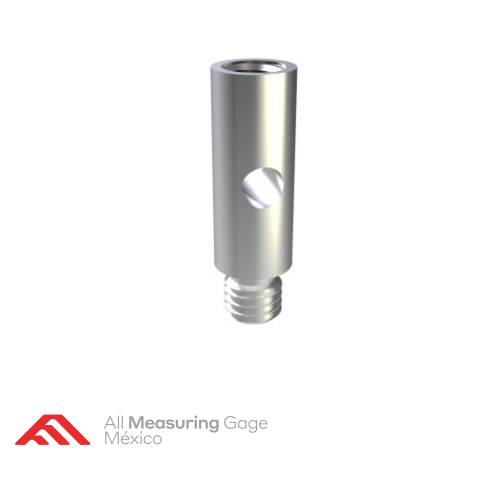

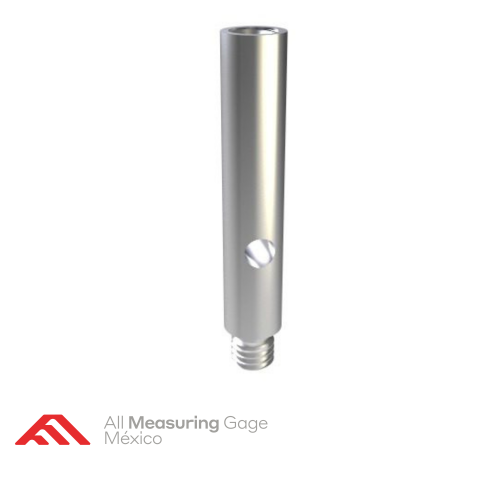

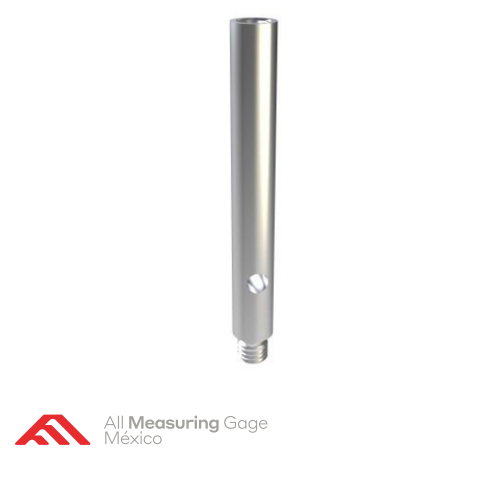

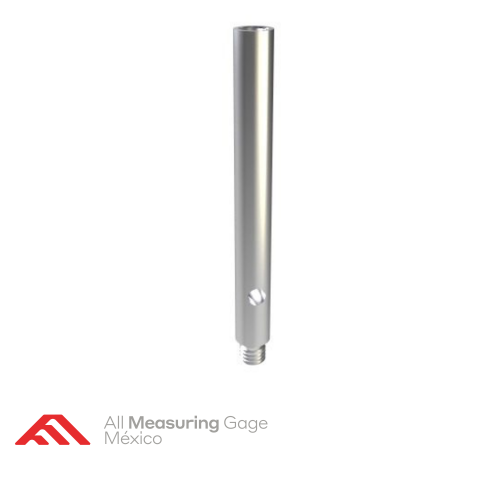

• Diseñadas específicamente para la extensión del eje de palpación y optimización del alcance tridimensional en sistemas CMM.
• Disponibles en variantes con eje de cerámica avanzada que reduce significativamente el peso total del conjunto modular.
• Opciones fabricadas en acero inoxidable de alta calidad con excelente resistencia al desgaste mecánico e impactos mecánicos.
• Roscas macho y hembra maquinadas de precisión con total concentricidad en diámetros estandarizados M2 y M3 de la industria.
• Amplia gama de longitudes nominales que abarcan 10.0 mm, 20.0 mm, 30.0 mm, 35.0 mm, 40.0 mm, 50.0 mm, 75.0 mm, 80.0 mm y 100.0 mm de largo.
• Acabado de superficie pulido y caras de apoyo perfectamente rectificadas para eliminar desviaciones o errores de asentamiento angular.
• Estructura de alta memoria mecánica que previene deformaciones y flexiones residuales durante el desplazamiento del cabezal.
• Algunos modelos incorporan orificios de ajuste lateral para herramientas de apriete facilitando un montaje y desmontaje seguro.
• Ideales para la inspección de piezas automotrices complejas, bloques de motor, componentes aeroespaciales y fixtures estructurales.

Ventajas de ALL MEASURING GAGE

• Gama de accesorios modulares para metrología avanzada considerada producto estrella por su confiabilidad en la gran industria.
• Diferentes opciones de materiales de fabricación que incluyen aceros de alta estabilidad y cerámicas de ingeniería estructural.
• Fabricación bajo plano con personalización dimensional y geométrica para proyectos especiales de palpación.
• Desarrollo de herramentales modulares a la medida que resuelven retos complejos de accesibilidad geométrica en laboratorios.
• Disponibilidad constante y un excelente volumen de stock para responder inmediatamente a sus requerimientos de reposición.
• Soporte técnico especializado atendido por ingenieros expertos en sistemas CMM y configuraciones de estiletes.
• Respuesta ejecutiva y cotizaciones rápidas para mantener la continuidad operativa de sus departamentos de metrología.
• Atención personalizada y orientada a resolver las demandas de precisión de las corporaciones más competitivas de la región.
• Soluciones validadas y certificadas para la industria automotriz, aeroespacial, manufacturera de alta tecnología y laboratorios.

Las extensiones CMM de ALL MEASURING GAGE están diseñadas para proporcionar un acoplamiento estable, configuraciones de palpación altamente repetibles y un desempeño confiable en aplicaciones donde la extensión dimensional, la rigidez estructural y la consistencia operativa son fundamentales para el aseguramiento de la calidad industrial.
