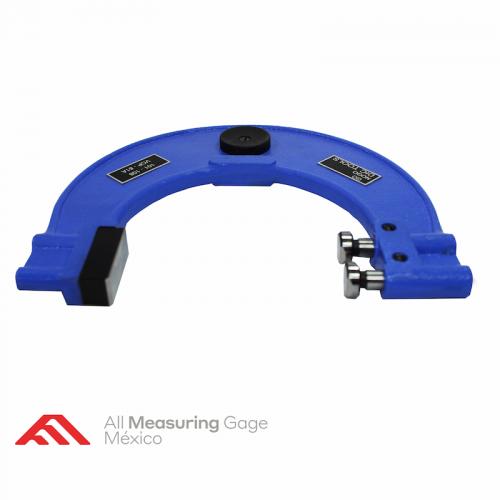

Horquillas Ajustables Go NoGo Tipo "C"

Modelo TIPO C

Descripción

Las horquillas ajustables tipo “C” son calibradores utilizados para verificar diámetros externos de componentes de producción regular. Estos Snap Gages u Horquillas son fabricadas bajos los estándares de la  American Gage Design  AGD y norma ANSI, los medidores pueden suministrarse como estándar sin ajuste  previo y en condiciones abiertas para que el cliente  haga la configuración al diámetro deseado y pueda ajustarse y sellarse para una inspección de características específica.

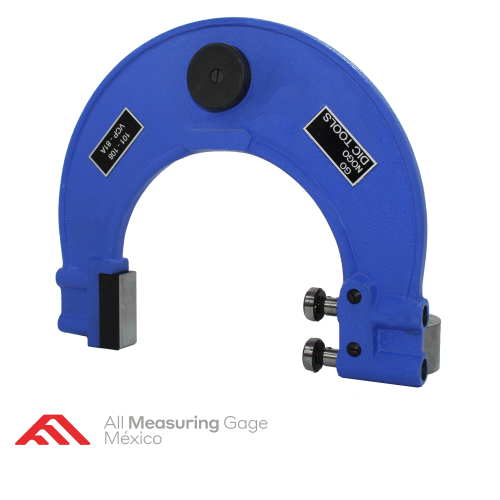

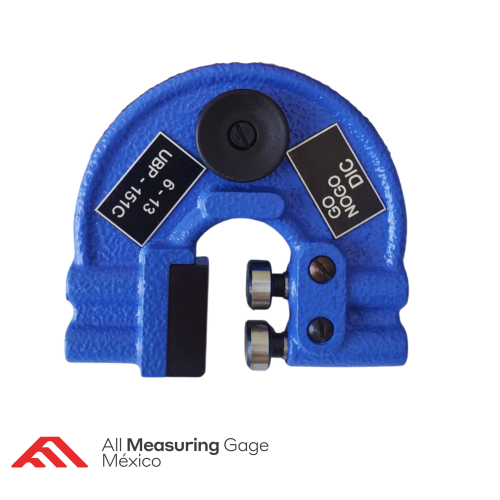

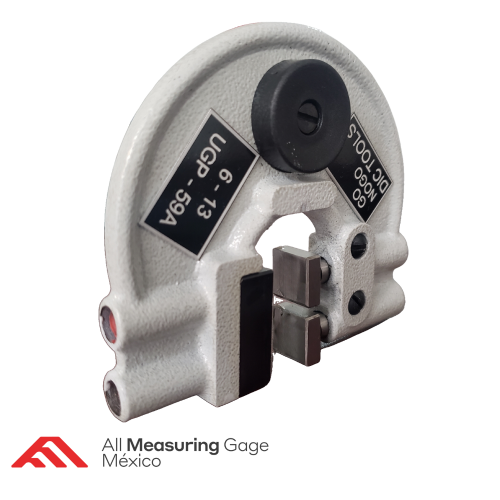

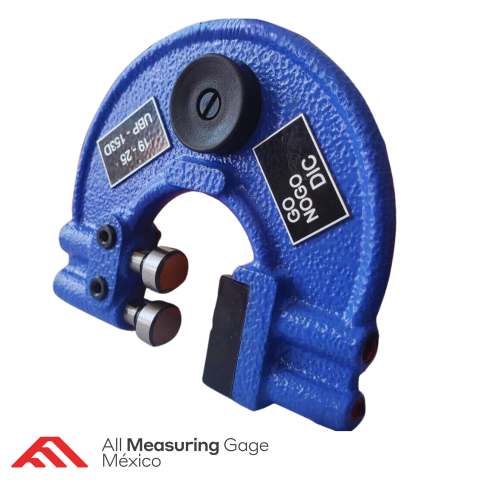

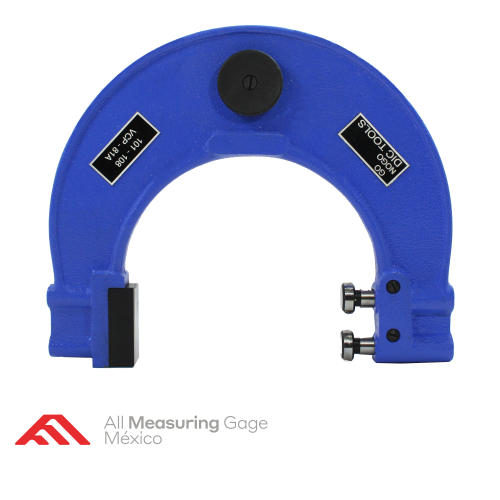

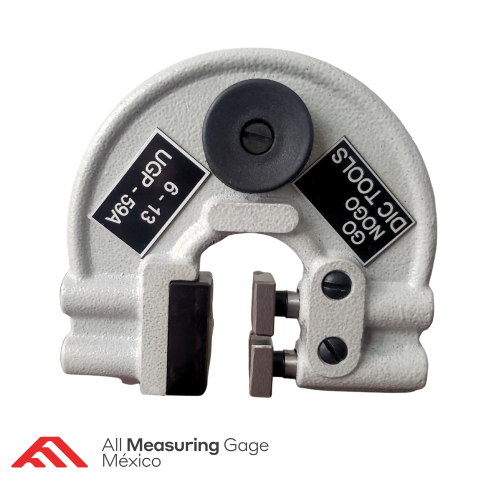

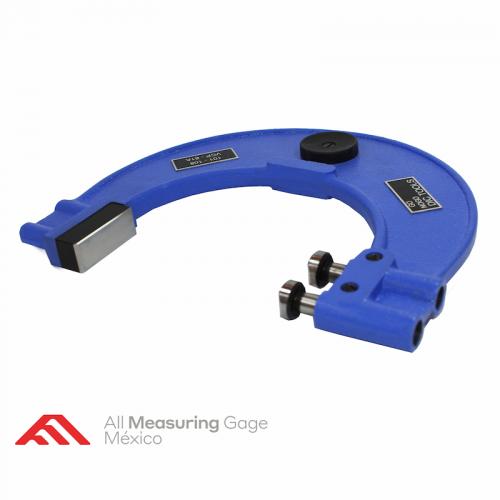

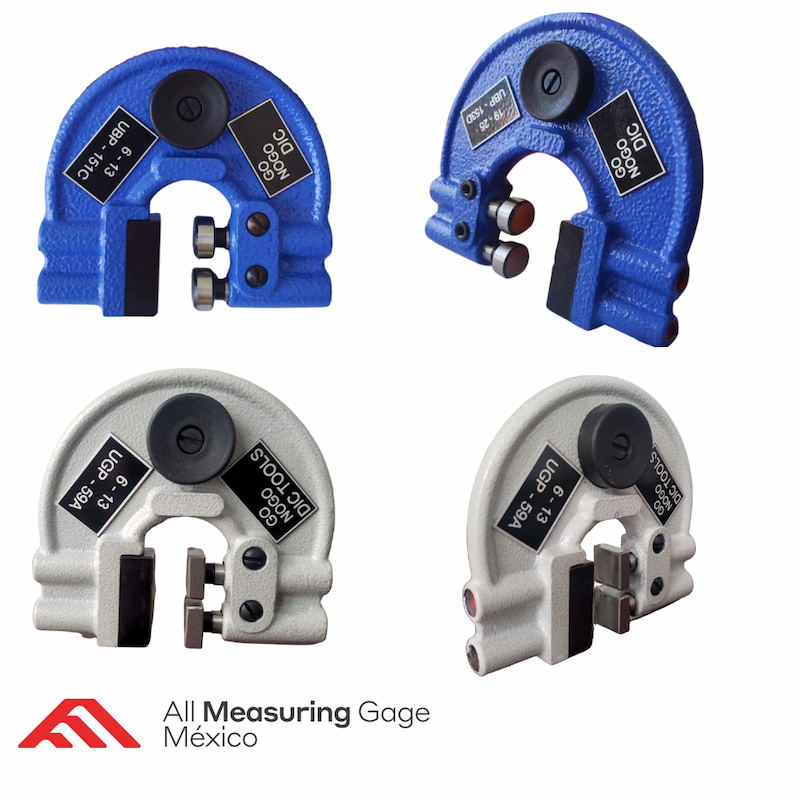

El tipo C tiene un contacto rectangular de un lado donde apoya la parte a verificar y del otro lado 2 contactos cuadrados ajustables al diámetro a controlar en su consideración Go y NoGo.

La construcción de estos gages se centra en un cuerpo de hierro fundido estabilizado de alta calidad, lo que hace que los medidores sean una opción ideal para el uso continuo de la producción, permitiendo el ajuste periódico y el restablecimiento para compensar el desgaste.

• El seteo y ajuste se realiza con bloques patrón.

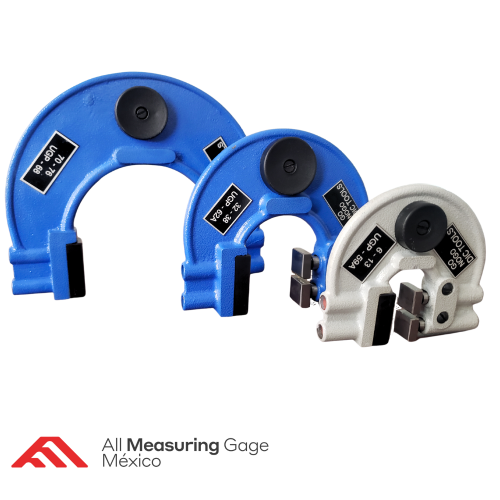

• El rango de medición de estas horquillas es desde (0-220mm) o (0”-8.625”)
• El error de paralelismo máximo es 0.005 mm (tamaños 1 - 6) y 0.008 mm (tamaños 7 - 13).
• La vida útil del medidor y la estabilidad dimensional están garantizadas en base a procesos de fabricación bien probados que incorporan un marco de hierro fundido estabilizado y un sistema de gestión de calidad robusto.

Opciones:

• Contactos de carburo pueden ser considerados (Especiales).
• Espesores de contactos  pueden ser personalizados que incorporan chaflanes y radios.
• Se puede abastecer ya configurado y sellado para dimensiones dedicadas Go y No Go.
