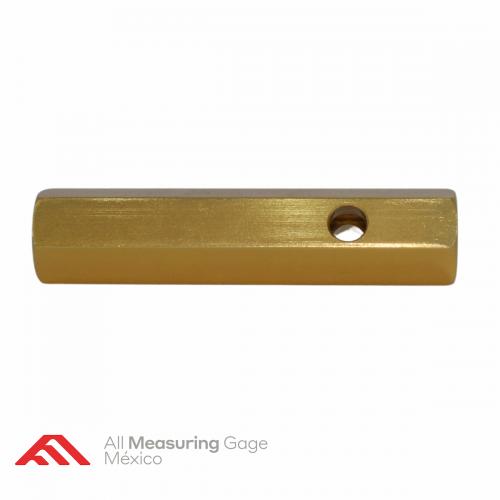

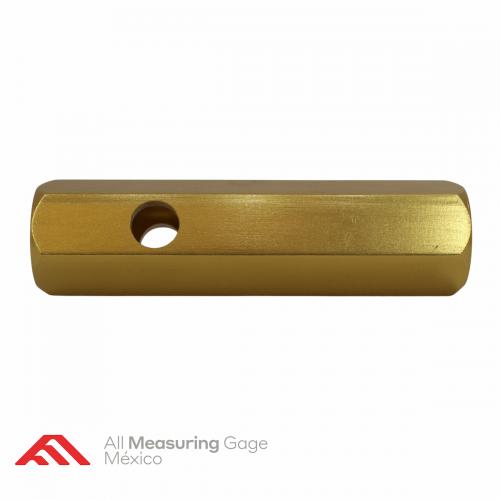

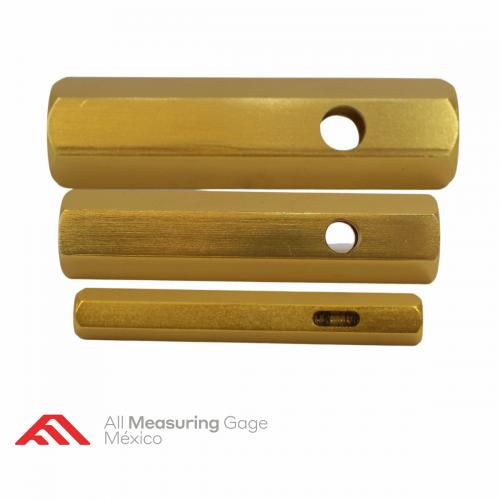

Mangos para calibradores tipo Taperlock - Amarillos

Modelo TAPERLOCK HANDLES

Descripción

Los mangos de aluminio tipo Taperlock son un subgrupo específico dentro del estándar AGD diseñados para acoplar calibradores tapón liso (plain plug gages) o de rosca (thread plug gages) mediante una interferencia cónica a presión.

En lugar de usar bujes, collets o tornillos opresores para sujetar el calibrador, el mango Taperlock aprovecha un acoplamiento cónico preciso para fijar las puntas de medición (members).

Mecanismo de Funcionamiento y Montaje

• Ajuste Cónico por Interferencia: El miembro medidor tiene un vástago cónico macho (taper) que se inserta a presión dentro del alojamiento cónico hembra del mango de aluminio. La geometría de ambos conos genera una unión rígida, autocentrante y concéntrica.
• Orificio de Extracción (Drift Hole): Los mangos Taperlock cuentan con un orificio transversal a través del cuerpo de aluminio. Para retirar reemplazar una punta desgastada, se inserta una cuña o botador (drift pin) por ese orificio y se golpea suavemente para expulsar el miembro cónico.

Ventajas de la Construcción en Aluminio

• Ergonomía y Sensibilidad Tactil: Al ser considerablemente más livianos que los mangos de acero, permiten al inspector sentir con mayor precisión el "arrastre" o ajuste del calibrador dentro de la pieza (tactile feel), evitando falsos rechazos o lecturas forzadas.
• Rápido Intercambio de Puntas: Facilitan reemplazar únicamente las puntas de medición gastadas sin cambiar el mango completo, optimizando costos en líneas de inspección repetitiva.
• Identificación por Anodizado: Se ofrecen en versiones de extremo simple (Single-End) o doble extremo (Double-End, GO/NO-GO), comúnmente con anodizado verde (GO) y rojo (NO-GO) para minimizar errores humanos.
