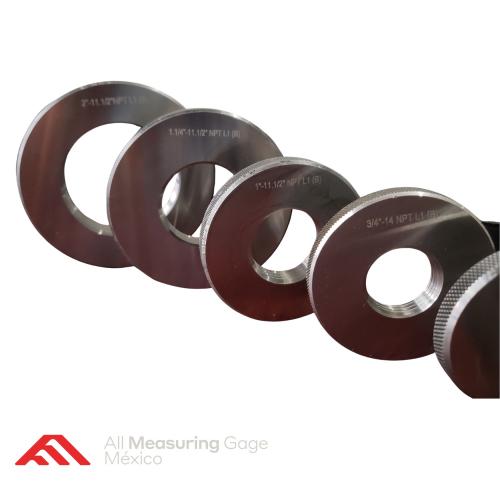

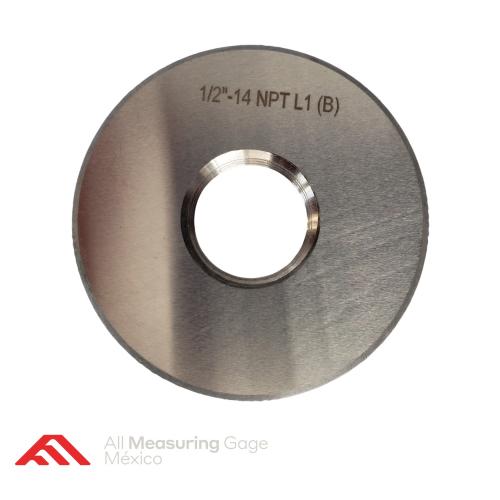

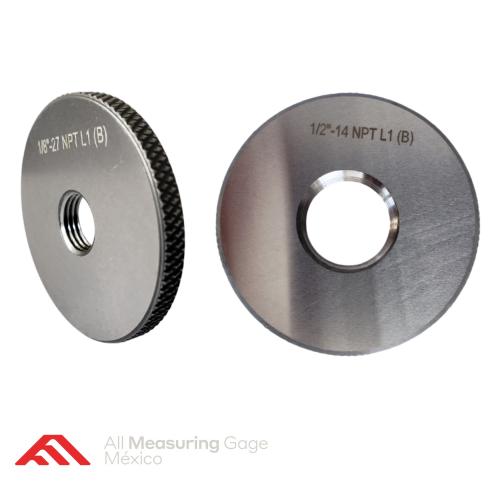

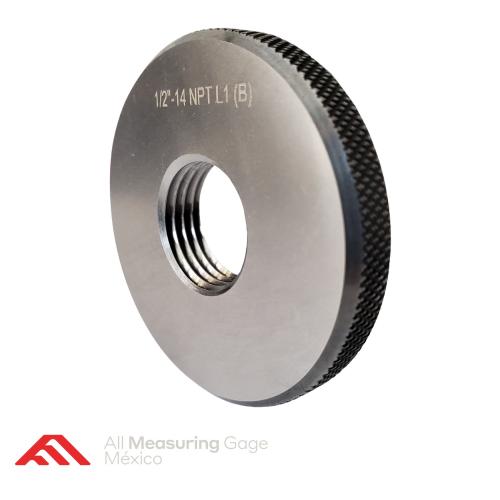

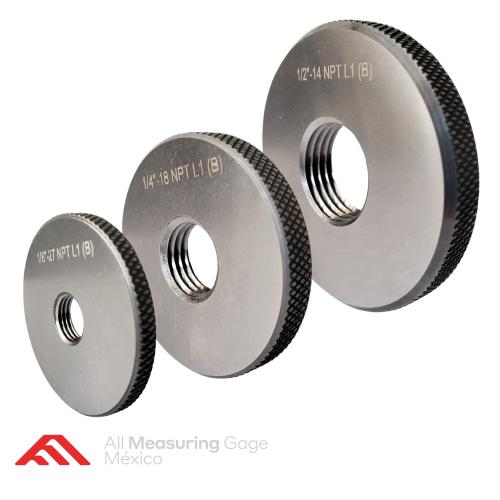

Medidores de rosca NPT / ANILLOS

Modelo INCH

Descripción

Los medidores de rosca tipo anillo NPT están diseñados para verificar la precisión dimensional de roscas cónicas internas utilizadas en conexiones para tuberías y sistemas de conducción de fluidos bajo la norma ANSI/ASME B1.20.1. Su fabricación con altos estándares de precisión permite comprobar que las roscas cumplan con las tolerancias especificadas, garantizando un ensamble seguro y un sellado eficiente.

A diferencia de las roscas cilíndricas estándar (donde se usan calibradores "PASA / NO PASA" separados), la inspección NPT evalúa la conicidad y la profundidad de acoplamiento manual mediante un punto de referencia o muesca.

CARACTERÍSTICAS

·         Perfil Cónico (Taper): Tienen una conicidad estandarizada de 1:16 (aproximadamente 1° 47' con respecto al eje), lo que permite que el sello de la rosca se realice por interferencia mecánica.

·         Ángulo de Flanco de 60°: El perfil del diente tiene un ángulo de 60 grados, con crestas y raíces truncadas de forma plana.

·         Configuraciones L-1 (Estándar): El gage principal de inspección manual es el llamado L-1. En tapones (plug) o anillos (ring), el gage cuenta con una muesca mecanizada o plano de referencia.

·         Calibre Perno (Plug Gage): Posee un rebaje plano mecanizado en el cuerpo. Al roscarse a mano, la cara de la pieza debe quedar al ras de la muesca de referencia dentro de una tolerancia de +- 1 vuelta (+- 1 pitch)

·         Material y dureza: Fabricados típicamente en aceros para herramientas (como O1, A2 o D2) templados y estabilizados criogénicamente (60–64 HRC) con acabado rectificado y lapeado de alta precisión.
