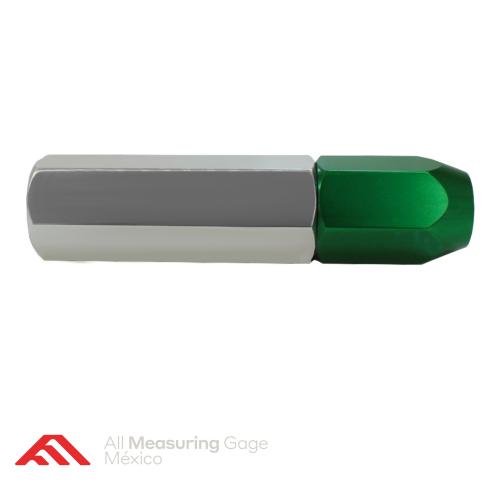

Reversible handle / mangos – single end (S.E.) centro plata-capuchón verde

Modelo REVERSIBLE HANDLE

Descripción

Los mangos AGD para calibradores de aluminio (conocidos en inglés como AGD Gage Handles) son soportes ergonómicos estandarizados diseñados bajo las normas de la American Gage Design (AGD), utilizados para sujetar pasadores calibrados (pin gages), calibradores tapón (plug gages) o elementos de medición cilíndricos y de rosca.

Están diseñados específicamente para ofrecer ventajas operativas clave en laboratorios de metrología y líneas de producción

Los manerales tipo Double End: Es el formato estándar para inspección rápida en líneas de producción (generalmente con mango hexagonal anodizado en verde para GO y rojo para NOGO). Permite al inspector verificar el límite inferior y superior del agujero o rosca en un solo movimiento sin soltar el mango.

CARACTERISTÍCAS

• Estandarización AGD: Cumplen con dimensiones geométricas precisas normadas internacionalmente, lo que garantiza la compatibilidad con miembros calibradores de diferentes marcas bajo los mismos estándares de calidad y tolerancia.
• Construcción en Aluminio Ligero: Reducen significativamente el peso total del instrumento en comparación con los mangos tradicional les de acero pesado. Esto previene la fatiga del operador durante jornadas de inspección intensivas o repetitivas (GO/NO-GO).
• Sistema de Sujeción por Bujes o Collets: Utilizan casquillos, bujes de bronce o sistemas de mordazas ajustables para fijar firmemente el pasador o elemento medidor sin dañarlo, permitiendo un intercambio rápido o la reversión del pin cuando un extremo se desgasta.
• Identificación por Colores (Anodizado): Muchas versiones de aluminio cuentan con acabados anodizados de distintos colores (como verde para los lados GO y rojo para NO-GO, o variaciones por rangos de tamaño) para agilizar la identificación visual por parte del inspector.
• Clasificación Común por Rangos. Están catalogados por números de tamaño estándar según la norma AGD (por ejemplo, rangos que van desde el tamaño 1W para diámetros muy pequeños hasta 8W para mayores dimensiones), adaptándose al diámetro específico del elemento de medición.
