Pernos flexibles

Flexible hole location gage

Pernos Flexibles Metricos

Modelo METRIC

Descripción

Los tapones roscados de ubicación de orificios se utilizan para medir la ubicación de un orificio roscado en un producto, generalmente con un CMM de un agujero a otro o para conocer determinadas posiciones o distancias.

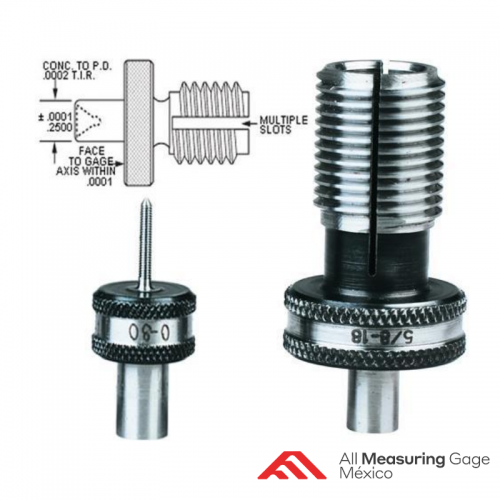

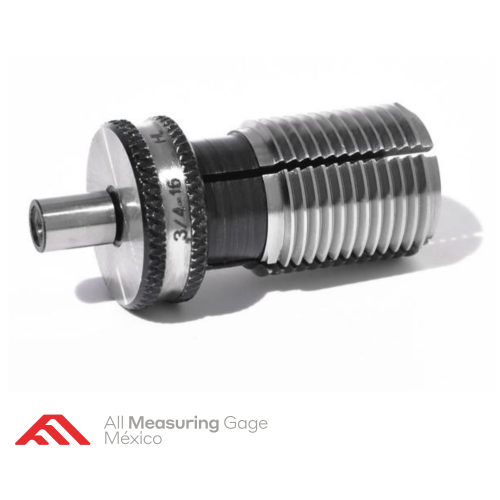

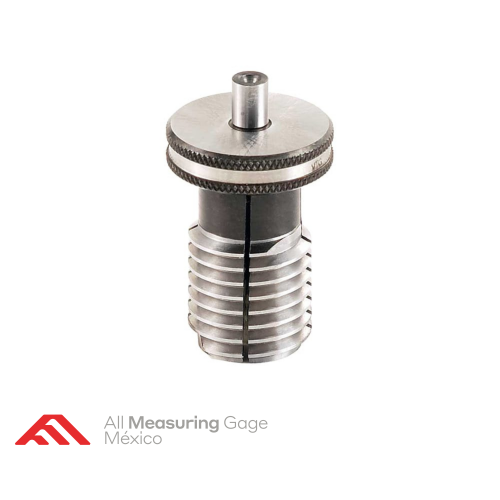

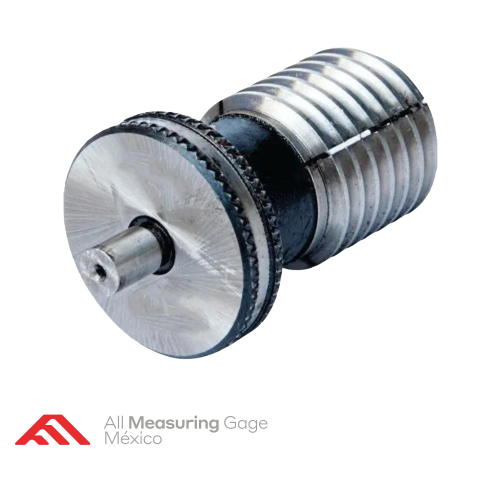

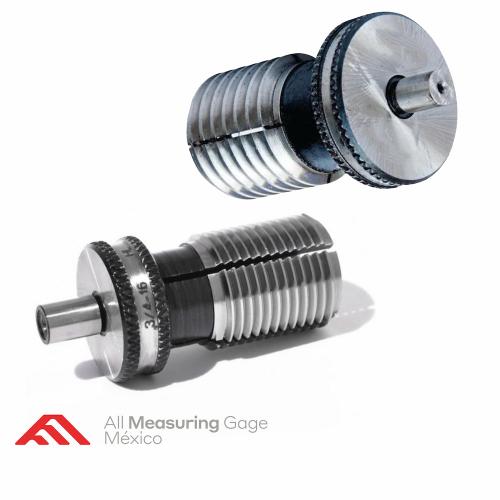

Los pernos flexibles están ranurados en incrementos de 90 ° para garantizar una ubicación positiva en los flancos de la rosca, independientemente del tamaño del orificio. Esta característica proporciona un agarre firme de ubicación. El centro o parte plana del plug es concéntrico a la sección roscada dentro de .0002“ de TIR





  • Para inspeccionar la ubicación de un agujero roscado
  • El diseño ranurado de 90 grados se ubica positivamente en el costado del orificio de las piezas

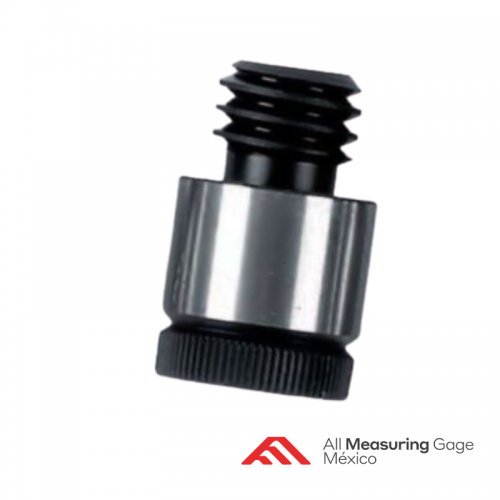

  • Los pernos de tamaño M5 y más pequeños son de construcción sólida, con cono frontal para cubrir toda la tolerancia del producto.
  • Use para determinar la distancia entre la línea central y la línea central de los agujeros roscados
  • Certificado de precisión incluido
  • Medidas en pulgadas y métricos

SKUDescripciónmedida STOCK CNT
AM-FLEX-M1.6 X 0.35Standard Flexible Hole Location Gages M1.6 X 0.35M1.6 X 0.350
AM-FLEX-M2.0 X 0.4Standard Flexible Hole Location Gages M2.0 X 0.4M2.0 X 0.40
AM-FLEX-M2.5 X 0.45

Standard Flexible Hole Location Gages M2.5X0.45

M2.5 X 0.450
AM-FLEX-M3.0 X 0.5Standard Flexible Hole Location Gages M3.0 X 0.5M3.0 X 0.50
AM-FLEX-M3.5 X 0.6Standard Flexible Hole Location Gages M3.5 X 0.6M3.5 X 0.60
AM-FLEX-M4.0 X 0.7Standard Flexible Hole Location Gages M4.0 X 0.7M4.0 X 0.70
AM-FLEX-M5.0 X 0.8Standard Flexible Hole Location Gages M5.0 X 0.8M5.0 X 0.80
AM-FLEX-M6.0 X 1.0Standard Flexible Hole Location Gages M6.0 X 1.0M6.0 X 1.00
AM-FLEX-M8.0 X 1.25

Standard Flexible Hole Location Gages M8.0 X 1.25

M8.0 X 1.251
AM-FLEX-M8.0 X 1.0Standard Flexible Hole Location Gages M8.0 X 1.0M8.0 X 1.00
AM-FLEX-M10.0 X 1.5Standard Flexible Hole Location Gages M10.0 X 1.5M10.0 X 1.50
AM-FLEX-M10.0 X 1.25

Standard Flexible Hole Location Gages M10.0 X1.25

M10.0 X 1.250
AM-FLEX-M10.0 X 0.75

Standard Flexible Hole Location Gages M10.0X 0.75

M10.0 X 0.750
AM-FLEX-M12.0 X 1.75

Standard Flexible Hole Location Gages M12 X 1.75

M12.0 X 1.750
AM-FLEX-M12.0 X 1.5Standard Flexible Hole Location Gages M12.0 X 1.5M12.0 X 1.50
AM-FLEX-M12.0 X 1.25

Standard Flexible Hole Location Gages M12.0 X1.25

M12.0 X 1.250
AM-FLEX-M12.0 X 1.0Standard Flexible Hole Location Gages M12.0 X 1.0M12.0 X 1.00
AM-FLEX-M14.0 X 2.0Standard Flexible Hole Location Gages M14.0 X 2.0M14.0 X 2.00
AM-FLEX-M14.0 X 1.5Standard Flexible Hole Location Gages M14.0 X 1.5M14.0 X 1.50
AM-FLEX-M15.0 X 1.0Standard Flexible Hole Location Gages M15.0 X 1.0M15.0 X 1.00
AM-FLEX-M16.0 X 2.0Standard Flexible Hole Location Gages M16.0 X 2.0M16.0 X 2.00
AM-FLEX-M16.0 X 1.5Standard Flexible Hole Location Gages M16.0 X 1.5M16.0 X 1.50
AM-FLEX-M17.0 X 1.0Standard Flexible Hole Location Gages M17.0 X 1.0M17.0 X 1.00
AM-FLEX-M18.0 X 1.5Standard Flexible Hole Location Gages M18.0 X 1.5M18.0 X 1.50
AM-FLEX-M20.0 X 2.5Standard Flexible Hole Location Gages M20.0 X 2.5M20.0 X 2.50
AM-FLEX-M20.0 X 1.5Standard Flexible Hole Location Gages M20.0 X 1.5M20.0 X 1.50
AM-FLEX-M20.0 X 1.0Standard Flexible Hole Location Gages M20.0 X 1.0M20.0 X 1.00
AM-FLEX-M22.0 X 2.5Standard Flexible Hole Location Gages M22.0 X 2.5M22.0 X 2.50
AM-FLEX-M22.0 X 1.5Standard Flexible Hole Location Gages M22.0 X 1.5M22.0 X 1.50
AM-FLEX-M24.0 X 3.0Standard Flexible Hole Location Gages M24.0 X 3.0M24.0 X 3.00
AM-FLEX-M24.0 X 2.0Standard Flexible Hole Location Gages M24.0 X 2.0M24.0 X 2.00
